軟板廠來分析下PCB電路板連板問題

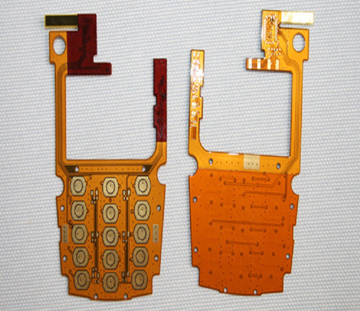

為什么PCB電路板的連板數至關重要?軟板廠來告訴你吧!一般來說,當PCB研發設計工程師把印刷電路板的外觀形狀定下來后,就應該馬上接著進行電路板的合板-拼板-連板的工作。 拼板的目的在于:增加生產線的產出,減少板材的損耗。
我們最常見到的的連板會以兩片以上的相同電路板合成一塊大電路板,比如 2 in 1 (二合一), 3 in 1 (三合一), 4 in 1 (四合一)等;也有用不同形狀的電路板合成一塊大板子的情形,但不多見,因?yàn)樯茉诎才派a(chǎn)時較難配合剛好數量的不同板子;也有將同一片板子作成雙面板的情況所謂的雙面板也就是指正、反兩面的配置, 這通常運用在零件較少的電路板,比如手機版,因?yàn)榭梢猿浞掷肧MT的長線打板功能,以增加效率,但缺點是使用上有所限制,而且可能造成受熱不均的現象,比如說有些電路板會把較重的零件集中設計某一面,然后這一面作為第二次打件以避免較重零件掉落,當然這種板子就無法采用雙面板的設計;還有些板子可能有較會吸熱的零件(如大面積的ATM讀卡槽), 也比較不適合采用雙面板的設計。
基本上,在設計幾連板時,應該要考慮下列的因素,要注意的是,最后都應該將之化為金錢來做最后的衡量標準。考慮電路板材的最佳使用率一般的電路板廠商為了快速量產及壓低成本,都會有其基本的標準板材大小,比如說 16.16"x16.16", 18.32"x18.32", 20.32"x20.32",…… 等,我們要做的就是盡量把這些板材全部用完,也就是說要選擇一張合適的標準板材大小把我們的板子塞進去,達到板材利用率最高的目的。因?yàn)殡娐钒宓膬r(jià)錢會隨著板材的大小來定價錢,同樣一張板材可以塞得下越多電路板,則電路板子的價錢就越便宜。 當然,電路板的價錢還得考慮幾層板、鉆幾個孔、有沒有HDI…… 等。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
